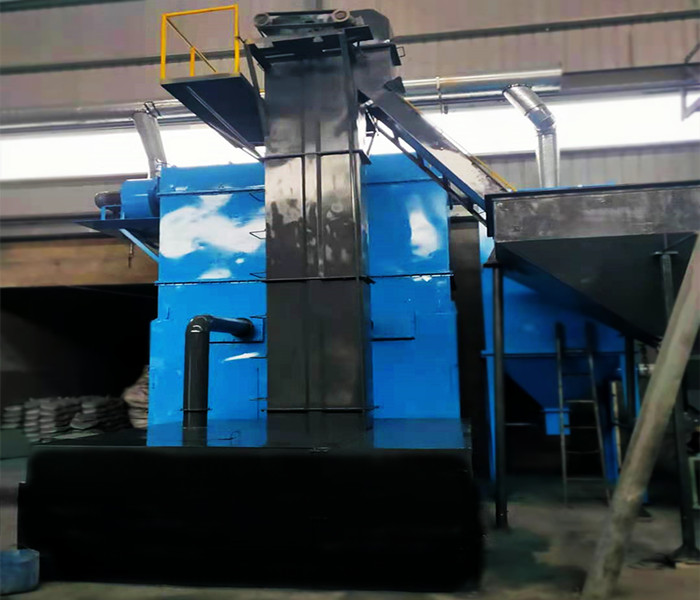

NE系列板鏈斗式提升機產品概述：
板鏈式斗式提升機是應用廣泛的一種垂直提升設備，它被用來提升各種散狀物料，如：礦石、煤、水泥、水泥熟料等。 NE型板鏈斗式提升機是由國外引進先進技術研制的新產品，主要技術參數符合機械部標準（JB3926-85)。采用自流式裝料,重力式卸料.鏈條是高品質合金鋼高強度板式鏈條,抗磨而可靠。驅動部分采用硬齒面減速器。該機適用于中、大塊和有磨琢性的物料（如石灰石、水泥熟料、石膏、塊煤）的垂直輸送,物料溫度在250℃以下。
NE系列板鏈式斗式提升機在各工業國家應用極廣，由于節能效率高，正在逐步淘汰HL型等環鏈式提升機。該系列為流入式喂料,物料流入料斗內靠板鏈提升到上端,在物料重力作用下自行卸料。NE系列板鏈式斗式提升機共有11種型號:NE15、NE30、NE50、NE150、NE200、NE300、NE400、NE500、NE600、NE800。
◆NE系列板鏈斗式提升機工作原理:
NE系列板鏈式斗式提升機是流入式喂料，物料流入料斗內靠板鏈提升到上端，在物料重力作用下自行卸料。本系列提升機規格多(NE15~NE800共11種)提升量大；且生產能高，能耗較低，可逐步代替其他類型提升機，其主要參數見下表。該機采用全封式機殼鏈速低，幾乎無回料現象，因此無功功率損耗少，噪聲低，壽命長。
◆NE系列板鏈斗式提升機主要結構:
NE系列板鏈式斗式提升機由運行部件、驅動裝置、上部裝置、中部機殼、下部裝置組成。 運行部件---由料斗和特定的板式鏈條組成,NE30以及下采用單排鏈,NE50--NE800采用雙排鏈。
驅動裝置---采用多種驅動組合驅動,(依用戶實際需要而定).驅動平臺上裝有檢修架和欄桿。驅動制裝置分左和右裝兩種。
上部裝置---安裝有軌道(雙排鏈)、逆止器、卸料口裝有防回料橡膠板。 中間節---部分中間節裝有軌道(雙鏈),以防止鏈條工作中擺動。
下部裝置---安裝有自動張緊裝置。NE系列板鏈斗式提升機主要部件特點:
1.上部裝置：安裝有軌道（雙排道），防止鏈條擺動，逆止器，防止料斗回轉，物料阻滿下部機殼，卸料口裝有橡膠板防止回料。
2.中間節：部分中間節裝有軌道（雙排節），以防止鏈條工作中擺動，部分中間節裝有檢修門以便維修。
3.下部裝置：安裝有張緊裝置， NE15~NE50采用彈簧張緊，NE100~NE800采用重錘箱張緊。
4.上下鏈輪采用 ZG310-570。整體調質，HB229-269齒面淬火HRC40~48。
5.板鏈：鏈板采用 45 # HRC36~42
NE系列板鏈斗式提升機主要特點:
1.密封性好，環境污染少。
2.操作、維修方便、易損件少。
3.使用成本低，由于節能和維修少，使用成本極低。
4.運行可靠，先進的設計原理，保證整機運行的可靠性。
5.結構剛性好，精度高。機殼經折邊和中間壓筋，再經焊接，剛性好、外觀漂亮。
6.機械尺寸小，與同等提升量的其它各種提升機相比，這種提升機的機械尺寸較小。
7.輸送能力大，該系列提升機具有NE15～NE800多種規格。提升量范圍為15～800m3/h 。
8.操作方便，維修少，易損件少。輸送鏈為套筒滾子鏈，誘導式重力卸料，用于各種粉狀、塊狀物料的垂直提升。
NE系列板鏈斗式提升機技術參數表:
|
型號
|
提升量(立方米/小時)
|
物料塊度小于等于
|
|
占百分比 %
|
|
10
|
25
|
50
|
75
|
100
|
|
NE15
|
15
|
65
|
50
|
40
|
30
|
25
|
|
NE30
|
32
|
60
|
75
|
58
|
47
|
40
|
|
NE50
|
60
|
90
|
75
|
58
|
47
|
40
|
|
NE100
|
110
|
130
|
105
|
80
|
65
|
55
|
|
NE150
|
170
|
130
|
105
|
80
|
65
|
55
|
|
NE200
|
210
|
170
|
135
|
100
|
85
|
70
|
|
NE300
|
320
|
170
|
135
|
100
|
85
|
70
|
|
NE400
|
380
|
205
|
165
|
125
|
105
|
90
|
|
NE500
|
470
|
240
|
190
|
145
|
120
|
100
|
|
NE600
|
600
|
240
|
190
|
145
|
120
|
100
|
|
NE800
|
800
|
275
|
220
|
165
|
135
|
110
|
